執行標準：SY/T6662.1

結構/材質

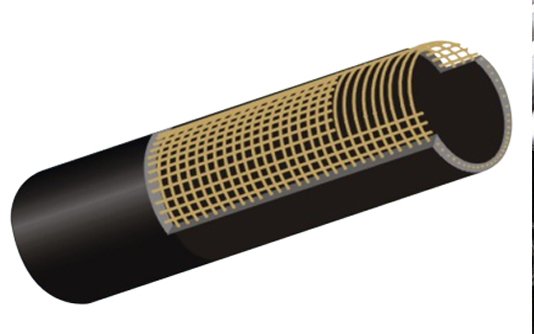

◆產品結構與材質：

管體由內到外分別為：內芯管、金屬網骨架、熔融體、外保護層

1、內芯管：混煉擠出成型，根據不同礦化度/不同化學成分/不同輸送溫度的流體介質，科學設計材料配伍，可采用PE/PE-T/PEX/PP-R/PB/PVDF/UHMWPE等

2、金屬網骨架：采用經緯線形式交點焊接工藝，根據各種使用工況，設計金屬網骨架各項參數；該類型的增強層可確保管材的充分平直和軸向剛性，適用于井站內外的工藝管路的架設

3、熔融體：通過對過塑鋼絲的二次加熱處理，使鋼絲與鋼絲之間、鋼絲層與內芯管之間實現完全熔合（充分考慮用戶使用環境，如地表線路用管，熔融材料可加入TPE增強熔融材料的延展性，適應管材重復盤卷鋪設時產生的管體反復彎曲和折撓）

4、外保護層：包覆前的鋼絲整體加熱工序，使外保護層和鋼絲完全熔合，確保管材整體的無縫熔接。加入適量的抗紫外線劑、抗老化劑、增韌劑等，適應不同的使用環境

執行標準：SY/T6662.1

連接形式

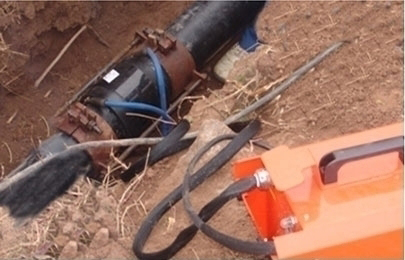

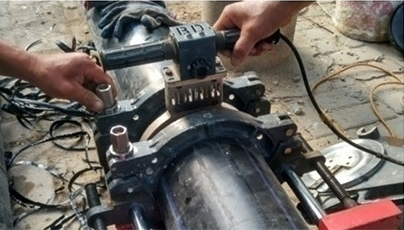

◆連接形式：通常采用電熱熔焊接連接

◆根據需要，可選用機械鎖頭卡箍連接形式（哈弧套），通過兩顆螺絲緊固實現接頭兩端360°無差異受力，確保連接可靠；根據工況，也可選擇如鎖頭活法蘭/兩半式法蘭等連接形式

◆密封形式：多種密封形式如O型、V型、榫槽面等，材質有橡膠、聚四氟、丁晴、不銹鋼等
